¿Alguna vez te has preguntado cómo tu teléfono celular puede conectarse con el mundo, a pesar de estar a kilómetros de distancia de las personas con las que te comunicas? La respuesta está en las torres de telefonía móvil, los arquitectos silenciosos de nuestras vidas modernas y conectadas. Estas estructuras, dispersas por el paisaje, permiten que nuestros dispositivos móviles se comuniquen entre sí, proporcionándonos la conectividad perfecta en la que confiamos. Pero, ¿qué es exactamente una torre de telefonía móvil?
En este artículo, Centro Infra explora el fascinante mundo de las torres de telefonía móvil, sus diversos componentes, cómo funcionan y el alcance de su alcance. También abordaremos la evolución de la tecnología 4G a 5G en lo que respecta a las torres de telefonía celular, e incluso cómo ubicar la torre de telefonía celular más cercana para mejorar la recepción de su señal. Profundicemos en comprender qué es una torre de telefonía celular y su importancia en nuestra vida diaria.
Conclusiones clave
- Las torres de telefonía móvil son estructuras de comunicación que permiten la cobertura y capacidad de la red móvil. En los Estados Unidos, hay más de 165.000 torres de telefonía celular y 375.000 sitios de telefonía celular, que son esencialmente lugares donde los proveedores de servicios inalámbricos colocan equipos en las torres para operar.
- Constan de componentes esenciales como antenas y equipos de radio para garantizar una comunicación bidireccional confiable entre un teléfono celular y la torre.
- El alcance de una torre de telefonía celular, definida como el área donde los dispositivos móviles pueden recibir una señal, está influenciado por varios factores, incluido el terreno geográfico, la potencia del transmisor, la banda de frecuencia, así como la altura y el diseño de la antena. La transición de las redes celulares 4G/LTE a 5G también implica grandes cambios en el hardware, la infraestructura y el software de las torres de telefonía celular.
Definición de torres de telefonía móvil
Una torre de telefonía móvil es una estructura alta equipada con antenas, transmisores y receptores que facilitan la comunicación inalámbrica. Es un componente crítico en una red celular, que permite que dispositivos móviles como teléfonos celulares y tabletas se conecten a Internet y realicen llamadas. Las torres de telefonía celular también se conocen como torres de telefonía celular, torres de telefonía celular, torres de antena, torres de comunicación, torres de telefonía móvil, torres de telecomunicaciones, torres de telefonía, torres de comunicación inalámbrica y torres 5G.
Las torres de telefonía celular suelen ser propiedad de proveedores de servicios inalámbricos como Verizon, AT&T y T-Mobile, o de empresas de torres como American Tower y Crown Castle. Los proveedores de servicios inalámbricos colocan estratégicamente sus antenas y equipos de radio en estas torres de telefonía celular para cubrir vastas áreas, con señales capaces de alcanzar varios kilómetros.
Las torres de telefonía celular transmiten y reciben señales de radio hacia y desde dispositivos móviles, brindando cobertura geográfica y capacidad para manejar miles de conexiones de voz y datos de usuarios simultáneamente. Solo en Estados Unidos, hay más de 165.000 torres de telefonía celular y 375.000 sitios de telefonía celular, que son esencialmente los lugares donde los operadores inalámbricos arriendan espacio en las torres. Dada esta vasta red, es probable que encuentre una torre de telefonía celular cercana a unas pocas millas de su ubicación.
Tipos de torres de telefonía móvil

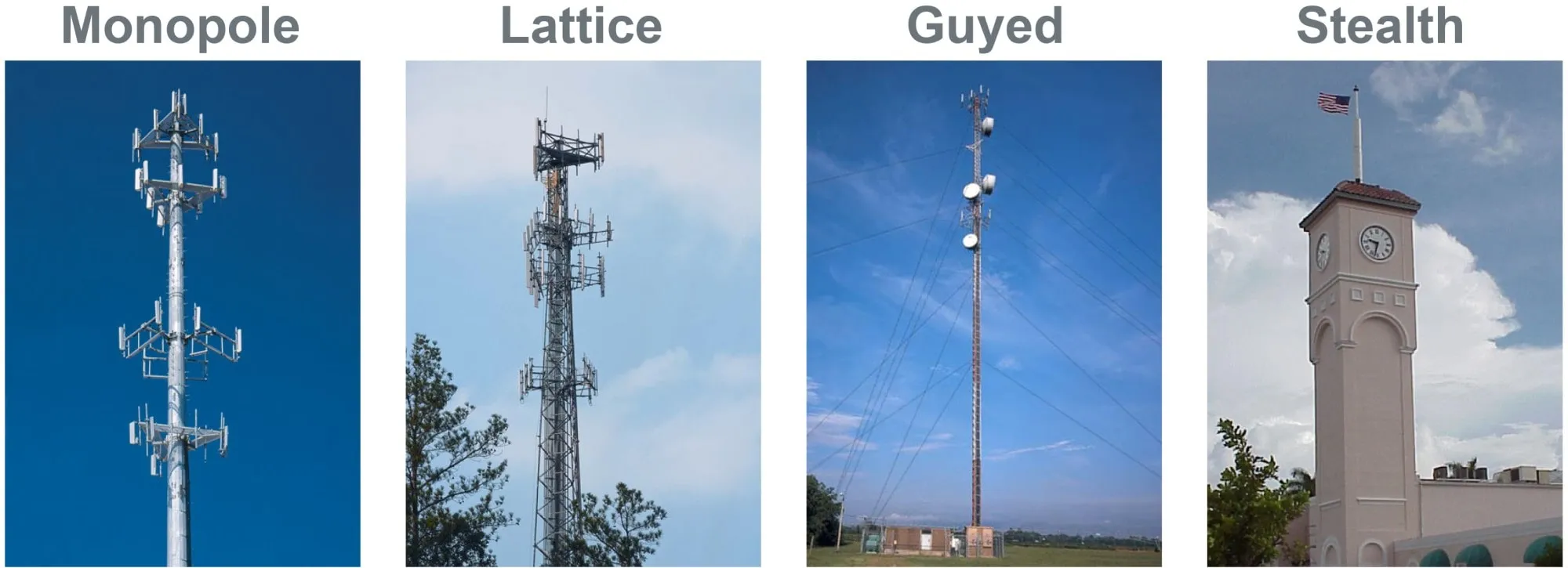

Hay cuatro tipos principales de torres de telefonía celular: monopolo, de celosía, arriostradas y sigilosas.
Fuente: Torre Americana.
- Torre Monopolo: Se trata de un único poste vertical autoportante, generalmente fabricado en acero galvanizado u hormigón armado. Estas torres varían en altura de 50 a 200 pies y tienen antenas montadas en el exterior.
- Torre de celosía: Construidas de acero o aluminio, las torres de celosía tienen un marco independiente ahusado con tres o cuatro patas de acero de marco abierto. Estas estructuras generalmente miden entre 200 y 400 pies, aunque algunas pueden alcanzar hasta 1000 pies. Proporcionan una base sólida para múltiples antenas.
- Torre arriostrada: Estas torres son mástiles altos sostenidos por cables tensores, que anclan diferentes niveles de la estructura a los cimientos en el suelo. Generalmente livianos, su altura varía de 200 a 2000 pies y son particularmente útiles en áreas con fuertes vientos.
- Stealth Tower: Diseñadas para integrarse en su entorno, las torres sigilosas tienen como objetivo preservar la calidad estética de las áreas urbanas y suburbanas. A menudo se camuflan como árboles, mástiles de banderas, campanarios de iglesias, torres de reloj o torres de agua para minimizar su impacto visual.
Componentes clave de una torre celular

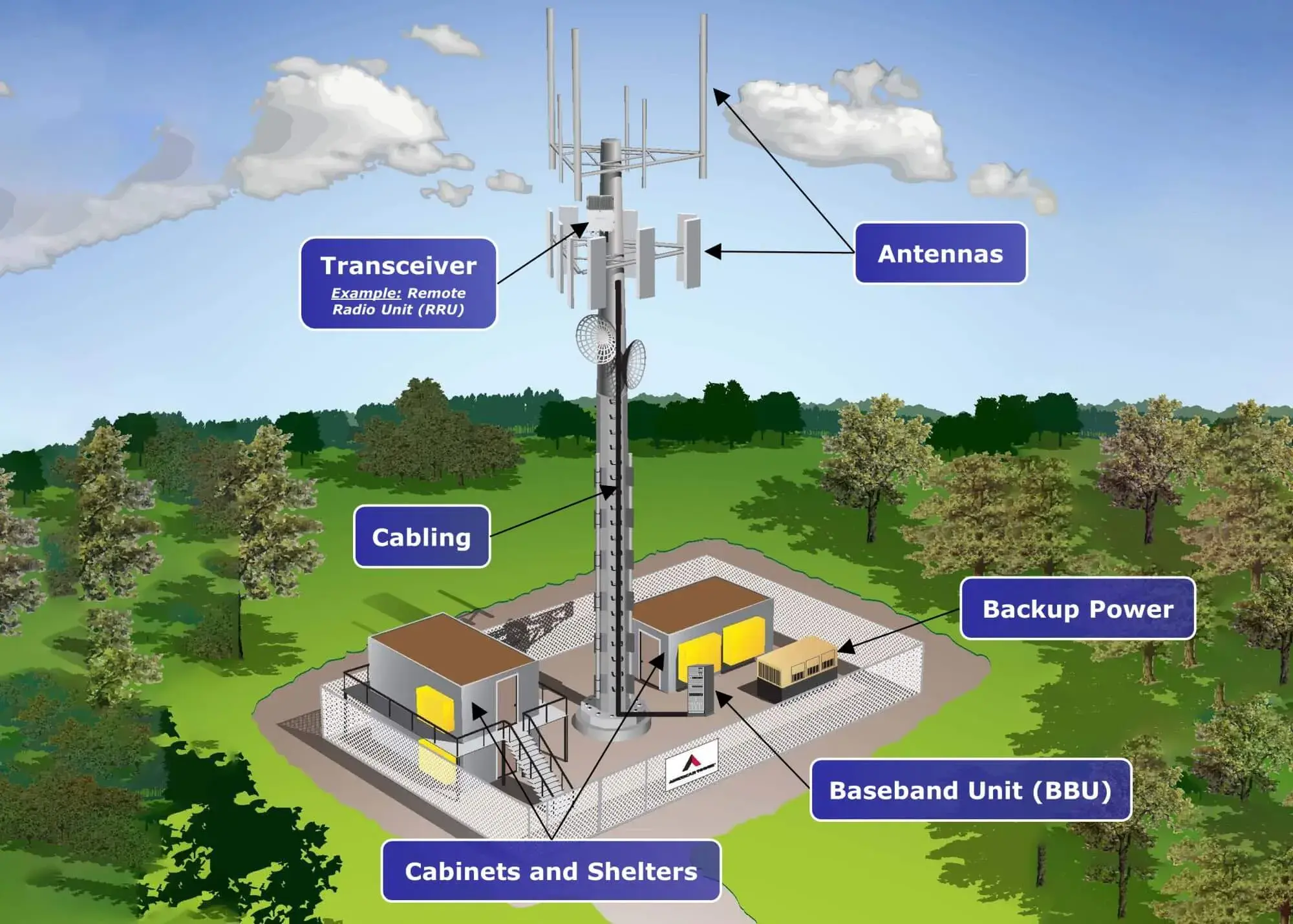

Una torre de telefonía móvil consta de varios componentes esenciales que le permiten proporcionar comunicación inalámbrica a teléfonos móviles y tabletas. Algunos de los componentes clave incluyen:
Adaptado de: Torre Americana.
- Antenas: Envían y reciben señales de radiofrecuencia (RF) desde la torre a un teléfono celular o viceversa. Las torres de telefonía móvil suelen tener varias antenas, cada una configurada en una frecuencia diferente, que a menudo se colocan a diferentes alturas en la estructura.
- Transceptor: Esta es la unidad de radio que ayuda a transmitir y recibir señales. En las torres de telefonía celular modernas, que utilizan 4G/LTE y 5G, se coloca una unidad de radio remota (RRU), también denominada a veces cabezal de radio remoto (RRH), en la parte superior de la estructura.
- Unidad de banda base (BBU): Maneja los protocolos de comunicación y es responsable de configurar, mantener y finalizar llamadas o sesiones de datos. A menudo se despliega en la parte inferior de la torre.
- Energía primaria: Normalmente, una conexión directa a la red eléctrica, que se utiliza para alimentar equipos de transmisión, sistemas de refrigeración, iluminación y otras necesidades operativas.
- Energía de respaldo: En caso de un corte de energía, las torres de telefonía celular utilizan generadores diésel y/o bancos de baterías como fuente de energía de emergencia para seguir funcionando.
- Cableado: Se utilizan líneas coaxiales y/o de fibra para transmitir la señal recibida desde la antena a la estación base o viceversa.
- Gabinetes y refugios: Edificios en la base de torres de telefonía celular utilizados para albergar equipos de comunicaciones, radio y redes.
El término estación base abarca muchos de los componentes eléctricos y electrónicos clave enumerados anteriormente, como el transceptor y la unidad de banda base (BBU), que son esenciales para la transmisión y recepción de energía de radio. En algunas configuraciones de torres de telefonía celular, la estación base también puede tener control directo sobre las antenas.
Además de los componentes antes mencionados, las torres de telefonía móvil también utilizan sistemas de protección contra rayos, protección contra incendios y sistemas de iluminación para salvaguardar la estructura y sus equipos.
Todos estos componentes trabajan juntos para facilitar una comunicación clara e ininterrumpida entre dispositivos móviles, haciendo de las torres de telefonía celular una parte indispensable de nuestra vida diaria.
Cómo funcionan las torres de telefonía móvil
Las torres de telefonía móvil funcionan transmitiendo y recibiendo señales de radiofrecuencia (RF) en una comunicación bidireccional entre los dispositivos móviles y la torre. Estas señales pasan a través de antenas, que están montadas a una altura significativa en las torres para permitir una comunicación eficiente. La estación base gestiona esta interacción entre los dispositivos móviles y la torre.

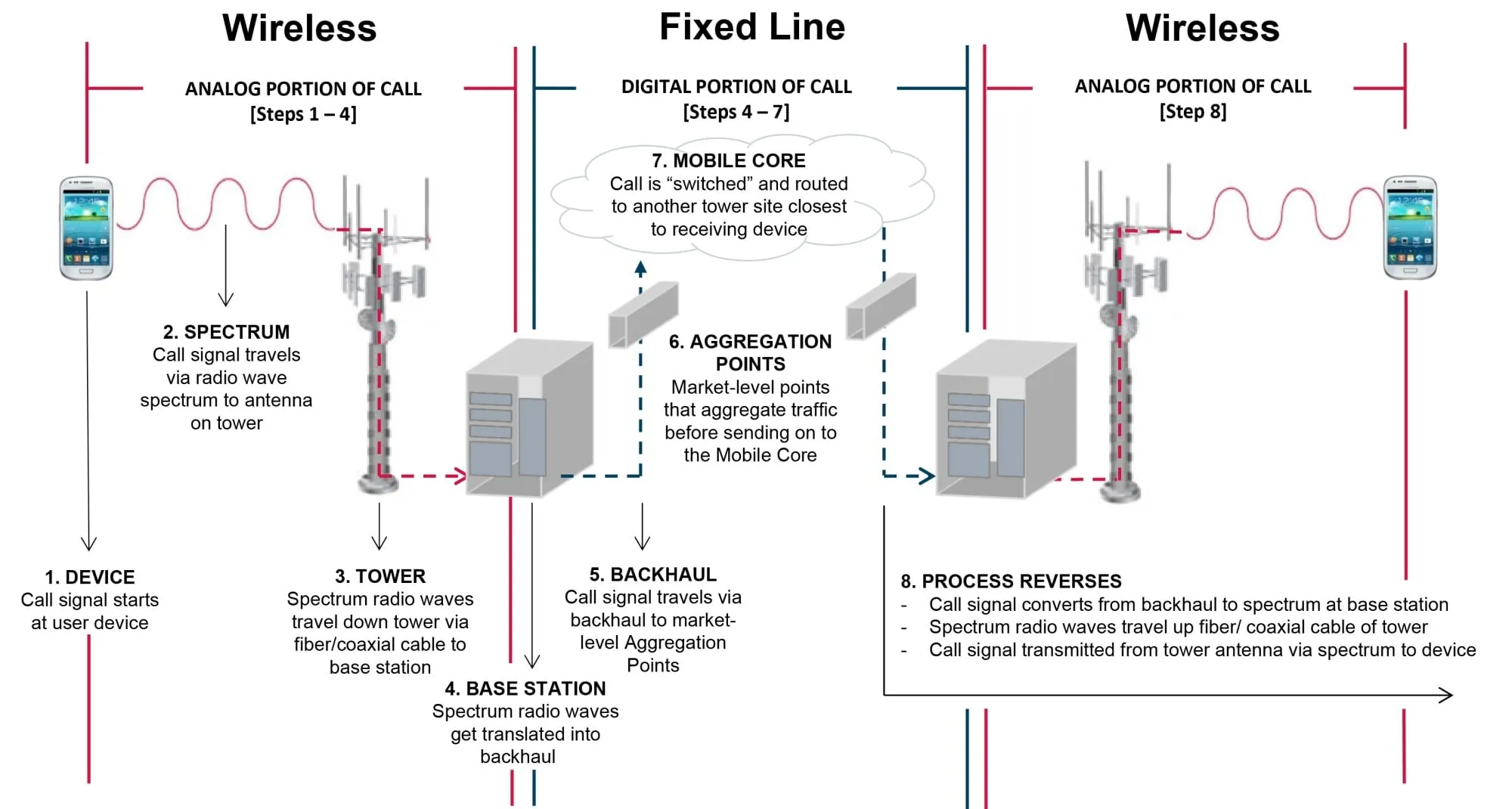

La siguiente es una explicación detallada, paso a paso, de cómo funciona una torre de telefonía móvil para permitir llamadas móviles. Cubre todo el proceso, desde iniciar una llamada en un teléfono móvil hasta su recepción exitosa por otro dispositivo.
Fuente: Torre Americana. Haga clic aquí para ver una versión más grande de esta imagen.
Pasos de transmisión inalámbrica (parte analógica de la llamada)
- Dispositivo de usuario: Cuando realiza una llamada en su teléfono móvil, genera una señal de llamada analógica que debe transmitirse a otro dispositivo para comunicarse.
- Espectro de ondas de radio: Su dispositivo móvil utiliza su transmisor incorporado para convertir esta señal analógica en un conjunto de ondas de radio que se sintonizan en una frecuencia específica. Esta señal de llamada se envía a la antena de la torre celular a través de ondas de radio.
- Torre celular: Estas ondas de radio viajan por el aire y son captadas por la antena de la torre celular más cercana. La antena envía estas ondas de radio a lo largo de la torre, normalmente utilizando cables de fibra óptica o coaxiales, para llegar a la estación base situada en la parte inferior de la torre.
- Estación base: En la estación base, el hardware especializado toma estas ondas de radio entrantes y las transforma en lo que se conoce como datos de retorno, que es un formato que se puede procesar y transferir fácilmente a través de una red de línea fija (cableada) para un mayor enrutamiento y procesamiento de llamadas.
Pasos de enrutamiento de línea fija (parte digital de la llamada)
- Conexión de backhaul: Estos datos de backhaul luego se transfieren desde la estación base a una arquitectura de red de nivel superior llamada puntos de agregación a nivel de mercado a través de un enlace de datos dedicado y de alta capacidad conocido como conexión de backhaul
- Puntos de agregación: En estos puntos de agregación, convergen datos de múltiples torres de telefonía celular. Sirven como un centro que recopila estos datos y los prepara para la siguiente etapa de enrutamiento, antes de enviarlos a la red central móvil.
- Núcleo móvil: Los datos recopilados luego se envían a la red central móvil. Aquí, el equipo de conmutación identifica la ruta más eficiente para enrutar la llamada. Luego dirige los datos a la torre celular más cercana al dispositivo móvil del receptor (es decir, la persona a la que llama).
Proceso inverso: transmisión inalámbrica (parte analógica de la llamada)
Después de enrutar los datos digitales a la torre de telefonía celular más cercana al receptor, se lleva a cabo el proceso inverso. Esto implica volver a convertir los datos en ondas de radio analógicas para que la torre de telefonía móvil pueda transmitir la información de forma inalámbrica al dispositivo del receptor.
- Proceso inverso en la estación base: Cuando los datos llegan a la torre de telefonía celular receptora, la estación base los convierte nuevamente en ondas de radio analógicas para que puedan transmitirse de forma inalámbrica al dispositivo del receptor.
- Haga una copia de seguridad de la torre celular: Estas ondas de radio recién convertidas se envían de regreso a la torre celular, nuevamente usando cables de fibra óptica o coaxiales, hasta la antena en la parte superior.
- Transmisión al dispositivo receptor: Finalmente, la antena en la parte superior de la torre transmite estas ondas de radio al área circundante, donde son recibidas por antenas dentro del teléfono celular del receptor, completando la llamada.
Siguiendo esta secuencia, las torres de telefonía móvil funcionan para facilitar el inicio, el enrutamiento y la recepción de llamadas móviles sin problemas.
Alcance de la torre celular y factores que lo afectan
En promedio, el rango utilizable máximo de una torre de telefonía celular es de 40 kilómetros (25 millas) y, en algunos casos, las señales de radio de la torre de telefonía celular pueden alcanzar hasta 72 kilómetros (45 millas) de distancia. Sin embargo, debido a una serie de factores, el radio de cobertura típico de una torre celular es de sólo 1 a 3 millas (1,6 a 5 kilómetros) y en entornos urbanos densos, una torre de telefonía celular generalmente alcanza de 0,25 millas a 1 milla (0,4 a 1,6 kilómetros) antes de transferir la conexión de un usuario a otro sitio celular cercano.
El alcance de una torre de telefonía móvil puede verse influenciado por varios factores. Aquí hay cuatro causas principales:
- Terreno geográfico: La presencia de obstáculos naturales como colinas, montañas, valles y bosques puede reducir el alcance efectivo de una torre de telefonía móvil. Del mismo modo, los entornos urbanos con edificios altos o zonas subterráneas como metros y túneles también pueden interferir con la señal.
- Potencia del transmisor: La potencia del transmisor en la torre celular afecta directamente la distancia que puede viajar la señal. Los niveles de potencia más altos pueden ampliar el alcance, pero también requieren más energía y sistemas de refrigeración especializados para gestionar el calor producido.
- Banda de frecuencia: Las bandas de frecuencia más bajas (p. ej., 700 MHz y 800 MHz) generalmente brindan un mejor alcance que las bandas de frecuencia más alta (p. ej., 2,5 GHz y 3,5 GHz). Esta ventaja surge por tres razones principales: las señales de baja frecuencia experimentan menos atenuación cuando viajan por el aire, penetran obstáculos más eficazmente (como paredes, edificios y árboles) y son mejores para rodear obstáculos debido al fenómeno de difracción.
- Altura y diseño de la antena: Las antenas de torre de telefonía celular montadas en lugares más altos pueden difundir la señal en un área más grande y se ven menos afectadas por los obstáculos geográficos. Además, las antenas direccionales pueden enfocar señales en direcciones específicas, aumentando así el alcance efectivo en esas áreas.
LEER MÁS: Alcance de las torres celulares: ¿hasta dónde alcanzan?
Evolución de las torres de telefonía móvil: de 4G a 5G
La transición de las redes 4G/LTE a 5G implica varios cambios en el hardware, la infraestructura y el software de las torres de telefonía móvil, destinados a permitir velocidades más altas, menor latencia y más dispositivos conectados. A continuación se detallan algunas formas clave en las que se espera que evolucionen las torres de telefonía celular:
Actualizaciones de hardware e infraestructura
- Antenas: Las redes 5G suelen utilizar tecnología MIMO (entrada múltiple, salida múltiple), lo que significa que las torres de telefonía móvil tendrán más antenas. Además, las redes 5G utilizan bandas de frecuencia más altas, conocidas como frecuencias de ondas milimétricas, para ofrecer velocidades de datos más rápidas; Estas frecuencias más altas requieren el uso de nuevos tipos de antenas, equipadas con tecnología de formación de haces.
- Procesamiento de señales: Los cabezales de radio remotos (RRH) amplifican y procesan señales de radiofrecuencia en la parte superior de las torres de telefonía celular, mientras que las unidades de banda base (BBU) administran el procesamiento de señales digitales y las funciones de control, generalmente en la base de la torre. Los RRH y BBU son cruciales para 5G porque permiten un mayor rendimiento de datos, menor latencia y configuraciones de red más flexibles.
- Cables de fibra óptica: Varios componentes de la torre de telefonía celular deberán actualizarse de cables coaxiales (cobre) a cables de fibra óptica. Estos componentes incluyen 1) el cable alimentador, que conecta las antenas en la parte superior de la torre con el equipo de la estación base en la parte inferior, y 2) las conexiones de retorno que conectan múltiples torres de telefonía celular con la red central móvil.
- Energía: Las torres de telefonía celular en redes 5G requieren mayor potencia de corriente continua (CC) debido a un procesamiento de señales más complejo y un mayor rendimiento de datos. La densificación de la red y el uso de tecnologías massive MIMO también contribuyen a la necesidad de energía adicional
Actualizaciones de software
- Virtualización de funciones de red (NFV): Al virtualizar las funciones de red, NFV permite la implementación flexible y el escalamiento de servicios de red en hardware básico, lo que reduce la necesidad de equipos especializados en los sitios de torres de telefonía celular. Esto es importante para las redes 5G, que exigen mayor flexibilidad, escalabilidad y velocidad para casos de uso como Internet de las cosas (IoT) y aplicaciones de baja latencia.
- Redes definidas por software (SDN): Permite una gestión de red dinámica y programable, lo cual es esencial para optimizar la asignación de recursos y manejar el mayor tráfico y los requisitos de baja latencia de las redes 5G. SDN permite que las antenas de las torres de telefonía celular y las unidades de banda base (BBU) de las torres de telefonía celular se configuren y optimicen de forma remota a través de software en lugar de requerir ajustes manuales o cambios de hardware
- Network Slicing: permite que una sola torre de telefonía celular física admita múltiples redes virtuales, cada una optimizada para diferentes tipos de servicios como baja latencia, alto ancho de banda o conectividad IoT
LEER MÁS: ¿Cuál es la diferencia entre 4G LTE y 5G?
Ubicación de torres de telefonía móvil cerca de usted
Si tiene problemas con la mala recepción de la señal del teléfono celular o simplemente desea identificar la torre de telefonía celular más cercana, una variedad de mapas en línea y aplicaciones móviles pueden ayudarlo.
Los mapas creados por proveedores independientes como CellMapper, CellReception, AntennaSearch y SCADACore se pueden usar para ubicar torres de telefonía celular cerca de usted, lo que proporciona información valiosa que puede ayudar a mejorar la recepción de su señal. Además, hay varias aplicaciones móviles disponibles para localizar torres de telefonía celular, siendo las más útiles Network Cell Info, OpenSignal y LTE Discovery.
Estar al tanto de la ubicación de las torres de telefonía celular en su vecindad puede ser beneficioso, especialmente si tiene problemas de conectividad. Saber dónde está ubicada la torre más cercana puede ayudarte a posicionarte más estratégicamente para recibir una señal más fuerte y disfrutar de una mejor cobertura.
LEER MÁS: Ubicaciones de torres celulares: cómo encontrar torres 4G LTE y 5G
Resumen
Las torres de telefonía móvil desempeñan un papel fundamental en nuestro mundo cada vez más conectado, asegurando que nuestros dispositivos móviles puedan comunicarse entre sí y con la red más amplia. Desde los distintos tipos de torres de telefonía celular y sus componentes clave hasta la evolución de la tecnología 4G a 5G en las torres de telefonía celular, es evidente que estas estructuras son vitales para nuestra forma de vida moderna.
A medida que abrazamos el futuro de la tecnología inalámbrica, el papel de las torres de telefonía celular seguirá evolucionando, con nuevas actualizaciones de hardware, infraestructura y software impulsadas por el desarrollo continuo de las redes 5G (y eventualmente 6G). Las torres de telefonía móvil funcionan como columna vertebral de estas redes avanzadas, lo que permite una comunicación inalámbrica más rápida y confiable.
LEER MÁS: Las 100 principales empresas de torres de telefonía móvil del mundo a partir de 2023
Preguntas frecuentes (FAQ)
¿Qué hace una torre de telefonía móvil?
Una torre de telefonía celular es una estructura alta equipada con antenas, transmisores y otros equipos de comunicación que sirve como centro para conectar dispositivos móviles a una red celular. Recibe señales de dispositivos móviles, como teléfonos móviles, y las enruta a través de una red para permitir llamadas de voz, mensajes de texto y acceso a Internet. Al trabajar en una red de otras torres, garantiza que los usuarios móviles experimenten una comunicación fluida mientras se mueven de un lugar a otro.
¿Es lo mismo una torre de telefonía móvil que Wi-Fi?
No, una torre de telefonía móvil y Wi-Fi no son lo mismo. Son dos tipos diferentes de redes inalámbricas que utilizan diferentes frecuencias y tecnologías para transmitir datos.
Una torre de telefonía celular es un sitio físico que alberga antenas y equipos de radio para facilitar la comunicación celular para teléfonos móviles, tabletas y otros dispositivos, con un amplio alcance de varios kilómetros. Por el contrario, Wi-Fi proporciona acceso inalámbrico a Internet dentro de un área relativamente pequeña, como una casa, una oficina o un lugar público, utilizando un enrutador para transmitir datos a través de ondas de radio sin licencia.
¿Cuál es la diferencia entre un sitio celular y una torre celular?
Los términos “sitio celular” y “torre celular” a menudo se usan indistintamente (por ejemplo, sitio de torre celular), pero se refieren a diferentes componentes de una red celular. Un sitio celular es un lugar donde se colocan equipos electrónicos para comunicaciones móviles, incluidas antenas y conexiones de retorno. Una torre celular, por otro lado, es la estructura física que eleva las antenas y otros equipos sobre el suelo, a menudo parte de los sitios celulares pero no la totalidad de ellos.
